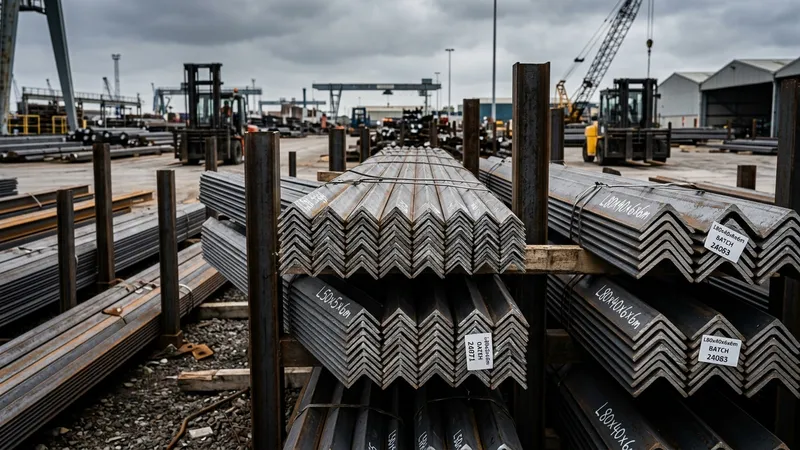

راهنمای کاربرد نبشی بال مساوی و بال نامساوی در طراحی سازههای فلزی
نبشی فولادی (Angle Bar) مقطعی فلزی به شکل حرف انگلیسی L است که از دو بال عمود بر هم تشکیل شده است. در صنعت ساختوساز و ماشینسازی، نبشیها نقش کلیدی در انتقال بارهای برشی، اتصال ستون به تیرها، ساخت خرپاها و مهار جانبی دیوارها ایفا میکنند. نبشیها در دو نوع کلی نبشی بال مساوی (Equal Angle) و نبشی بال نامساوی (Unequal Angle) تولید میشوند. در این راهنمای تخصصی، تفاوتها و معیارهای انتخاب هریک را تشریح میکنیم.
۱. نبشی بال مساوی (Equal Angle)
این نوع نبشی متداولترین و پرمصرفترین گرید نبشی در صنعت ساختمان است:
- ویژگی هندسی: پهنای هر دو بال نبشی با هم کاملاً برابر است. به عنوان مثال، نبشی ۵۰x۵۰x۵ دارای دو بال با عرض ۵۰ میلیمتر و ضخامت ۵ میلیمتر است. در نقشهها این مقطع با علامت اختصاری L همراه با اندازه بالها نمایش داده میشود (مثلاً L50x50).
- کاربردها: اتصال جفت، تیر به ستون، ساخت والپستهای دیوارهای غیرسازهای، اتصالات بادبندی دهانههای قاب خمشی، ساخت خرپاهای سقفی کارگاهها و دکلهای انتقال نیرو.
۲. نبشی بال نامساوی (Unequal Angle)
این نوع نبشی در مواقعی استفاده میشود که توزیع بارهای خمشی در دو جهت محور هندسی قطعه کاملاً نامتقارن است و استفاده از نبشی بال مساوی از نظر وزن فولاد مصرفی اقتصادی نیست:
- ویژگی هندسی: پهنای بالهای نبشی با یکدیگر متفاوت است. به عنوان مثال، نبشی ۱۰۰x۷۵x۸ دارای یک بال با پهنای ۱۰۰ میلیمتر و بال دیگر با پهنای ۷۵ میلیمتر است (نمایش به صورت L100x75).
- کاربردها: در صنایع کشتیسازی، ساخت تریلر و اتاق ماشینآلات سنگین، مهاربندی تیرهای بسیار بزرگ ساختمانی، دکلهای مخابراتی مرتفع تحت وزش بادهای شدید و صنایع خودروسازی.
۳. استانداردهای ابعادی و کیفی نبشی
نبشیهای استاندارد بازار ایران بر اساس استانداردهای زیر تولید و ارزیابی میشوند:
- استاندارد DIN EN 10056: استاندارد اروپایی حاکم بر ابعاد، وزن و تلورانسهای نبشیهای فولادی.
- استاندارد ملی ایران شماره ۱۳۹۶۸: تدوینکننده الزامات فنی و مکانیکی نبشیهای گرم نوردیده فولادی. نبشیها عمدتاً از گریدهای فولاد ساختمانی با قابلیت جوشکاری مطلوب مانند St37-2 یا St52-3 تولید میشوند.
۴. روشهای تولید نبشی
نبشیها به دو روش عمده تولید میشوند:
- نبشی فابریک: در این روش شمش فولادی پس از خروج از کوره، مستقیماً نورد گرم شده و از بین غلتکهای زاویهدار عبور میکند تا به شکل L درآید. این روش کیفیت ساخت و چگالی متالورژیکی بالاتری دارد.
- نبشی پرسی: ورق سیاه ضخامت پایین با طول ۶ متر توسط دستگاههای پرسبریک و خمکاری سرد فرم داده میشود. این نبشیها شعاع خمش گردتری در زاویه داخلی خود دارند و برای کارهای سبک مناسبترند.
