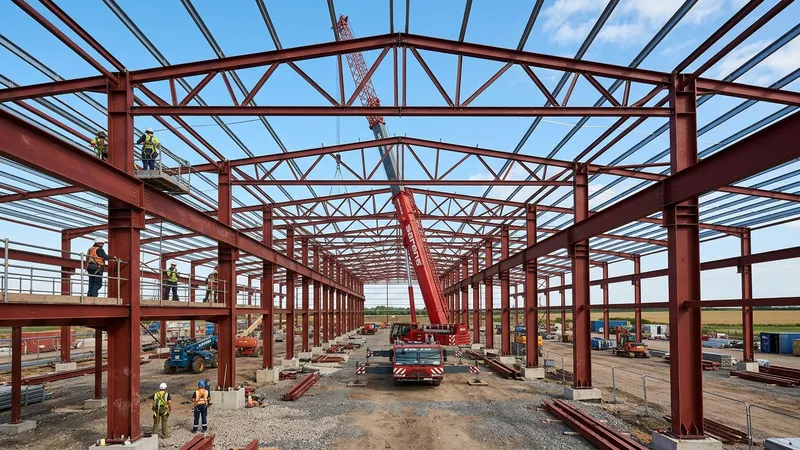

راهنمای گام به گام طراحی و ساخت سوله صنعتی با دهانه بزرگ: ملاحظات فولادی
سولههای صنعتی با دهانههای بزرگ (بیش از ۳۰ متر بدون ستون میانی) فضاهای ایدهآلی برای آشیانههای هواپیما، سالنهای ورزشی، خطوط تولید خودروسازی و انبارهای بزرگ تدارکاتی لجستیک به شمار میروند. طراحی و ساخت چنین ساختارهای فولادی عظیمی مستلزم رعایت استانداردهای بسیار دقیق مهندسی عمران و متالورژی است، زیرا به دلیل دهانه عریض، بارهای جانبی باد و بارهای ثقلی زلزله و برف سنگین نیروهای خمشی فوقالعادهای در سازه پدید میآورند. در این مقاله به تشریح گامهای کلیدی در طراحی محاسباتی و خرید مصالح فولادی این پروژهها میپردازیم.
۱. محاسبات بارهای سازهای و نرمافزارهای طراحی
نخستین مرحله، جمعآوری اطلاعات اقلیمی منطقه نظیر سرعت بادهای موسمی، میزان بارش برف سالانه و شتاب مبنای طرح زلزله است.
- این اطلاعات در آییننامه مقررات ملی ساختمان (مبحث ششم) درج شده است.
- مهندسان طراح با استفاده از نرمافزارهای پیشرفتهای نظیر SAP2000 و ETABS اقدام به مدلسازی سه بعدی سوله نموده و مقاطع بهینه برای فریمهای پورتال را تحلیل میکنند.
۲. استفاده از تیرورقهای بهینه (Built-up Sections) به جای مقاطع فابریک
در سولههای دهانه بزرگ، نیروهای خمشی وارد بر ستونها و رفترهای (Rafters) سقف در بخشهای اتصال (تاج و گوشهها) بسیار بزرگتر از سایر نقاط است.
- استفاده از تیرآهنهای فابریک معمولی IPE به دلیل گشتاور اینرسی محدودشان، برای دهانههای عریض توجیه اقتصادی ندارد و ایمن نیست.
- راهکار استاندارد، ساخت تیرورقهای ماهیچهای غیرمنشور (Tapered Sections) است. در این روش، بالها و جان تیر از برشکاری و جوشکاری ورقهای سیاه ضخیم (معمولاً ورق ST37 یا ST52) ساخته میشوند. ارتفاع جان تیرورق در نقاط پرتنش (محل اتصال ستون به سقف) افزایش یافته و در نقاط کمتنش باریکتر میشود تا در مصرف فولاد صرفهجویی به عمل آید.
۳. نقش پرلینها (Z-Purlin) و مهاربندها در ایمنی سقف
برای توزیع مناسب بار پوشش سقف (ساندویچ پنل یا ورقهای شیروانی) به فریمهای اصلی پورتال، از مقاطع فرعی به نام پرلین (Purlin) استفاده میشود.
- پروفیلهای زد (Z) و سی (C) پرکاربردترین مقاطع برای پرلین سقف هستند که از خمکاری سرد ورقهای گالوانیزه سبک تولید میشوند.
- همچنین مهاربندهای قطری (Bracings) ساخته شده با میلگردهای سنگین یا لولههای صنعتی، نقش حیاتی در جلوگیری از پدیده پیچش جانبی و کمانش بال تیرورقها ایفا میکنند.
۴. کنترل کیفی و بازرسی جوش اسکلت
بخش عمده ساخت سولههای صنعتی در کارخانه اسکلتسازی انجام میگیرد. به دلیل نیروهای لرزشی شدید، اتصالات جوشی بال به جان تیرورقها باید تحت شدیدترین استانداردهای بازرسی قرار گیرند:
- تست مایعات نافذ (PT) و ذرات مغناطیسی (MT): جهت بررسی عدم وجود ترکهای سطحی در جوشهای گوشه.
- تست آلتراسونیک (UT): برای اطمینان از نفوذ کامل و پیوستگی خط جوش نفوذی اتصال ستون به بیسپلیت (صفحه ستون).
