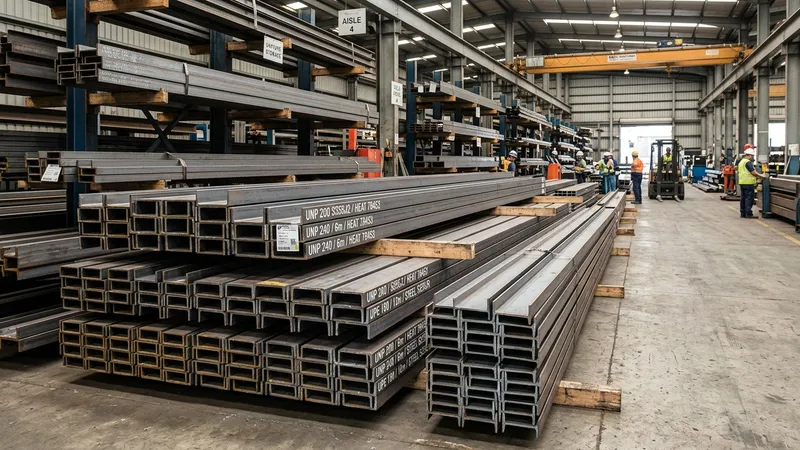

تفاوت ناودانی سبک و سنگین چیست؟ مقایسه ناودانی UNP و استاندارد ایرانی
ناودانیهای فولادی (U-Channels) از مقاطع فلزی پرکاربرد در شاسیسازی ماشینآلات، پایههای تاسیساتی و اسکلت فلزی ساختمانها به شمار میروند. این محصولات بر اساس وزن و استانداردهای ابعادی به دو دسته اصلی ناودانی سبک و ناودانی سنگین (اروپایی) تقسیم میشوند. عدم توجه به این تقسیمبندی و استفاده نادرست از ناودانی سبک به جای سنگین میتواند پایداری سازه را با تهدید جدی روبرو کند. در این مقاله به تشریح جامع تفاوتهای این دو محصول میپردازیم.
۱. استاندارد تولید ناودانی سنگین و سبک
تولید ناودانی بر اساس استانداردهای بینالمللی متفاوتی صورت میگیرد:
- ناودانی سنگین (UNP / UPE): این مقاطع کاملاً منطبق با استانداردهای اروپایی DIN 1026-1 (برای ناودانیهای بال شیبدار UNP) و استاندارد DIN 1026-2 (برای ناودانیهای بال موازی UPE) تولید میشوند. این مقاطع وزن سنگینتر و پایداری خمشی بسیار بالایی دارند.
- ناودانی سبک: این ناودانیها وزن و ضخامتی کمتر از جدول استاندارد اشتال دارند و بر اساس استانداردهای ملی و منطقهای (مانند استاندارد روسی GOST 8240) برای کاربردهای سبکتر تولید میشوند.
۲. تفاوت در ضخامت و وزن شاخه
مهمترین فاکتور فیزیکی متمایزکننده این دو محصول، ضخامت ورق بکار رفته و در نتیجه وزن نهایی کل شاخه ۶ یا ۱۲ متری است:
- یک شاخه ناودانی نمره ۱۰ سنگین (UNP 100) وزنی در حدود ۶۳ کیلوگرم (شاخه ۶ متری) دارد.
- در حالی که یک شاخه ناودانی نمره ۱۰ سبک تولید داخل کشور ممکن است وزنی بین ۴۵ تا ۵۲ کیلوگرم داشته باشد. این اختلاف وزن ناشی از نازکتر بودن جان و بالهای ناودانی سبک است.
۳. شکل هندسی بالها
- در ناودانی سبک، لبههای بالها معمولاً موازی یا دارای زوایای ملایمتر با ضخامت نسبتاً نازک هستند.
- در ناودانی سنگین نوع UNP، بالها دارای شیب داخلی مخروطیشکل بوده و ضخامت آنها هرچه به سمت لبه حرکت میکنیم کاهش مییابد که این طراحی ظرفیت لنگر خمشی مقطع را به شدت افزایش میدهد.
۴. تفاوت در کاربردهای مهندسی
- کاربرد ناودانی سبک: در ساخت چهارچوبهای در و پنجره، نمای ساختمان (وال پست)، پایههای کوچک تاسیساتی، دکلهای سبک و قفسهبندیهای صنعتی که بارهای مرده ناچیزی بر آنها وارد میشود.
- کاربرد ناودانی سنگین: در ساخت شاسی تریلرها و کامیونها، پلهای معلق صنعتی، بادبندها و قابهای اسکلت فلزی باربر، پایههای مخازن بزرگ صنعتی و اسکلهها.
