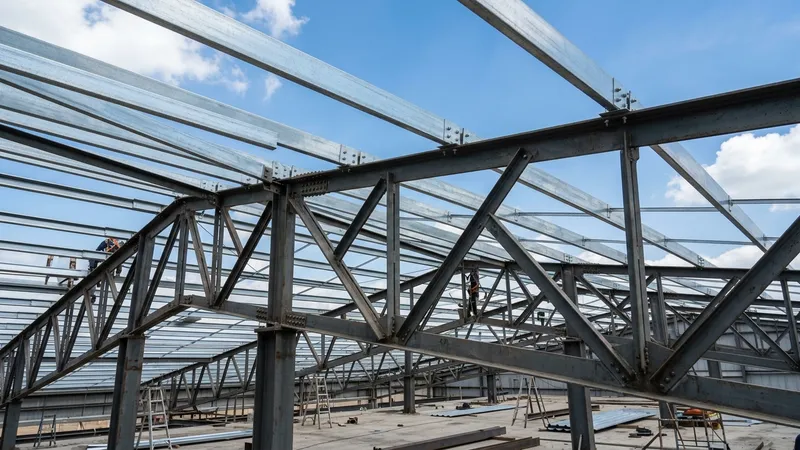

پروفیل Z چیست؟ راهنمای استفاده در ساخت سقف سولهها و سازههای صنعتی
در مهندسی طراحی سولههای صنعتی، کارخانجات و انبارها، سقفهای شیبدار با دهانههای بزرگ بخش بزرگی از بودجه و مصالح فولادی را به خود اختصاص میدهند. برای نگهداری پوشش سبک سقف (مانند ساندویچ پانلها یا ورقهای گالوانیزه کرکرهای) روی قابهای اصلی سوله، از مقاطع ثانویه باربر به نام لاپهبند یا پرلین (Purlin) استفاده میشود. پروفیل شکلیافته سرد به شکل حرف انگلیسی Z که به پروفیل زد (Z-Purlin) مشهور است، کارآمدترین و علمیترین مقطع برای این کاربری است. در این مقاله به بررسی ویژگیها و مزایای سازهای این پروفیل میپردازیم.
۱. علت طراحی هندسی به شکل Z چیست؟
شاید بپرسید چرا از قوطیهای معمولی یا ناودانی به عنوان پرلین استفاده نمیشود؟ پاسخ در پخش تنش و لنگر خمشی محور قوی مقطع نهفته است:
- به علت شیبدار بودن سقف سولهها، بارهای ثقلی (مانند بار برف و بار مرده سقف) و بارهای جانبی (نظیر نیروی شدید باد) زاویهای مورب با محورهای اصلی تیرها میسازند.
- طراحی هندسی پروفیل Z به دلیل داشتن بالهای موازی مخالف، باعث میشود محور خنثی و قطب برشی آن زاویهای متناسب با شیب سقف پیدا کند. این امر مقاومت خمشی حول محور ضعیف را به شدت تقویت کرده و مانع از پیچش جانبی پرلین تحت بارهای باد موازی میشود.
۲. امکان همپوشانی (Overlap) بیپایان
یکی از مزایای طلایی پروفیل Z نسبت به پروفیلهای ناودانی یا قوطی، توانایی درون هم قرار گرفتن و همپوشانی در تکیهگاهها است:
- به دلیل خم مخالف بالها، دهانه بالایی یک پروفیل Z میتواند به راحتی روی بال پایینی پروفیل Z مجاور سوار شود.
- این همپوشانی در نقاط تکیهگاهی روی قاب اصلی سوله، رفتاری پیوسته و یکپارچه (تیر پیوسته) به شبکه پرلینها میبخشد که لنگر خمشی مثبت وسط دهانه را تا حدود ۳۰ درصد کاهش داده و امکان طراحی دهانههای بزرگتر با ضخامت فولاد کمتر را مهیا میسازد.
۳. مشخصات ابعادی و استانداردهای پروفیل Z
پروفیلهای زد طبق استانداردهای نورد سرد ورق سیاه تولید میشوند و معمولاً بر اساس ارتفاع جان خود نامگذاری میشوند (مثلاً Z18, Z20, Z22):
- ضخامتهای متداول: بین ۲ الی ۳.۵ میلیمتر.
- ارتفاع جان (Web Depth): از ۱۶۰ تا ۲۲۰ میلیمتر.
- این پروفیلها به منظور سهولت در نصب، در کارخانه به صورت پانچ شده (لوبیا شکل) تولید میشوند تا اتصالات آنها با پیچهای گرید بالا بدون نیاز به جوشکاری به سرعت فیکس شود.
۴. مقایسه پوشش سیاه و پوشش گالوانیزه پرلین
- پروفیل Z سیاه: از ورق سیاه معمولی St37 تولید شده و پس از نصب حتماً باید با دو لایه ضد زنگ صنعتی رنگآمیزی شود تا دچار پوسیدگی در اثر میعان رطوبت در زیر سقف سوله نشود.
- پروفیل Z گالوانیزه: از ورقهای گالوانیزه گرم مقاوم تولید میشود. این نوع بدون نیاز به هیچگونه رنگآمیزی کارگاهی، عمری طولانی و ظاهری بسیار شکیل و حرفهای به سقف سوله میبخشد و انتخاب اول سولههای مواد غذایی و دارویی است.
شرکت کیان بازرگان هیرسا با بهرهگیری از خطوط پیشرفته رولفرمینگ اتوماتیک، انواع پروفیلهای Z سیاه و گالوانیزه را با طول و نقشه پانچ سفارشی کارفرمایان محترم با بالاترین استاندارد تولید و عرضه میکند.
